製品概要
ストレートタイプのシェルアンドチューブ型フッ素樹脂製熱交換器は、直線構造のチューブバンドルを内蔵したシンプルで扱いやすい熱交換器です。
熱交換器を計画する場合、使用条件をいかに的確につかむかが最大のポイントです。
そのためには経験と実績が必要です。豊かな技術を持つSERAに是非ご相談下さい。
＊PFAを伝熱管に使っています。
＊高純度薬液の加熱・冷却に最適です。
特長・メリット
・優れた清掃性：チューブが直線のため、洗浄や目視点検がしやすくメンテナンス性良好
・高純度維持：不純物の溶出やパーティクルの発生がない
向流設計ができ、ΔTを大きくとれるのでラウンドタイプに比べ伝熱面積を小さくできます。
しかし、伝熱面積が大きくなるとシェルが長大になります。
シェルをフッ素樹脂でライニングしたり、PVC等樹脂で製作することでシェル側に薬液を通すこともできます。
製品仕様

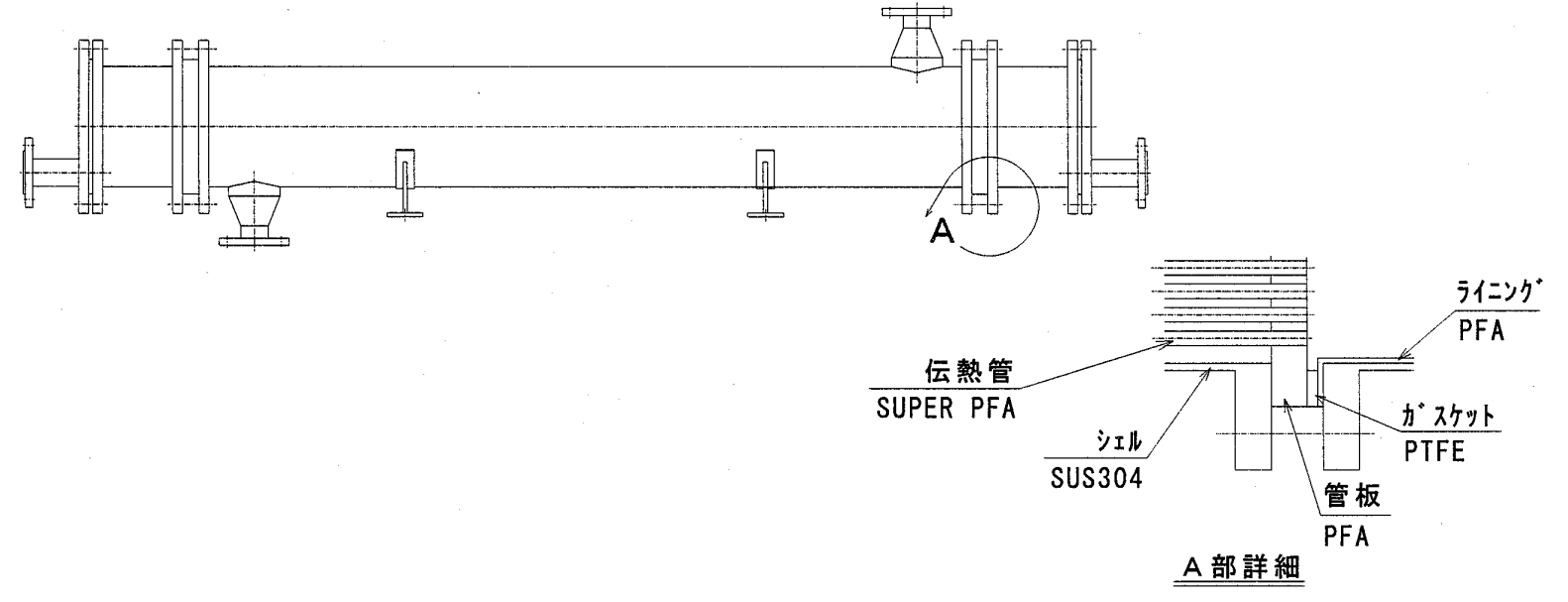

構造
